下位機組成

下位機由溫度控制部分、測量架部分、主控制器部分、磁閥各管路等幾個部分。

溫度控制部分由恒溫液槽、溫控器、加熱器、攪拌器、溫度傳感器組成，恒溫液槽是一個直徑300mm高350mm的透明玻璃缸，里面裝有變壓器油作為恒溫介質。1500W電加熱器來對恒溫介質加熱，開啟溫控部分電源后，打開輔助加熱器，進行快速升溫，當接近控制溫點時，斷開輔助加熱，主加熱器會自動控溫。

測量架部分包括毛細管粘度計、光電傳感器、固定支座和樣杯等部分。采用烏氏粘度管，粘度管和樣杯被固定在一個支座上，在粘度管測量泡上下出口處的平直部分（即上下刻線處）各安裝一對紅外線光電傳感器用以檢測管內試樣的液面。樣杯的出口連接粘度管的側管。在側管里還套著一支金屬管，金屬管的上部與樣杯的外殼相接。當測量支座以下部分放入恒溫槽里的變壓器油中時，金屬管把恒溫槽的熱量傳遞給樣杯，從而達到對樣杯中的油樣預熱的目的。

主控制器部分由STC單片機、打印機、主控制板、顯示器、鍵盤、電源等部分組成。它們被安裝在一個機箱內。打印機用以打印輸出測量結果報告單,，若用上微機輸出報告，下微機打印設置應為N狀態。STC單片機是整個控制器的核心部件。儀器的啟動和停止，參數和數據的輸入、光電信號的工作狀態的檢查、整機的運行都是在它的管理下進行的。

上位機系統簡介

上位機、下位機之間采用RS485協議進行通信。

上位機主要完成對下位機動作的控制，并完成實驗數據的分析和分析報表的打印。

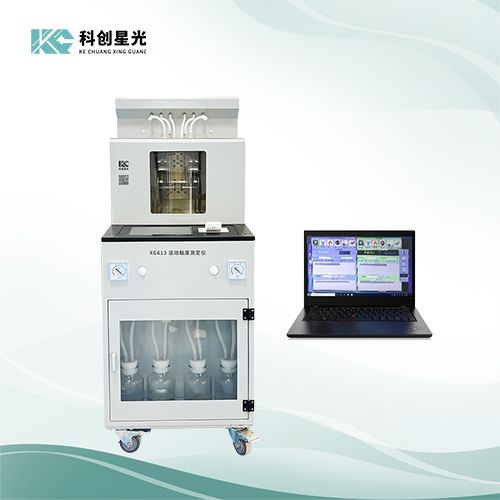

以下介紹科創星光自主研發生產的全自動運動粘度測定儀，儀器特點如下介紹：
